Memahami Stack Frame dan Memory Layout - pwn02

2025-08-13 - Rainhynn

Dalam binary exploitation, memahami struktur stack frame dan memory layout adalah fundamental. Artikel ini akan menjelaskan secara step-by-step bagaimana stack bekerja, cara membaca memory dengan pwndbg, dan visualisasi yang mudah dipahami. Kita mulai dari layout memory, penggunaan pwndbg, parsing stack, hingga cara membacanya untuk keperluan binary exploitation.

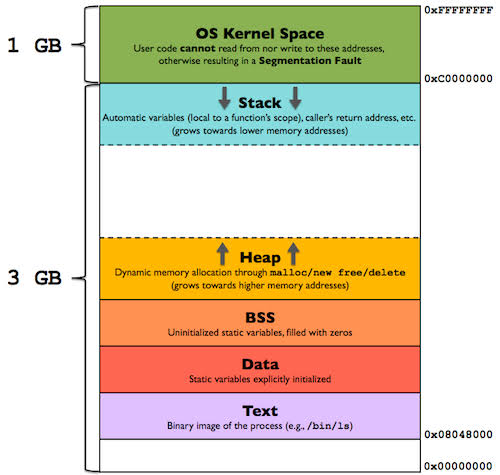

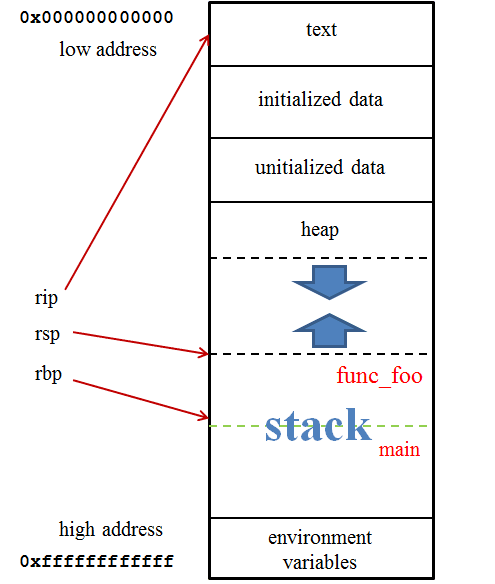

1. Layout Memory dan Stack Frame

Stack adalah struktur data LIFO (Last In, First Out) yang digunakan untuk menyimpan data sementara, seperti variabel lokal, return address, dan saved base pointer. Berikut tahapan pembentukan stack frame:

1️⃣ Sebelum Masuk Fungsi (Baru Call Main)

Saat fungsi dipanggil (misal call main), beberapa hal terjadi:

• Return Address disimpan di stack (untuk kembali setelah fungsi selesai).
• RBP lama (base pointer fungsi sebelumnya) akan disimpan.

[ High Address ]
| Argumen fungsi lama            |
| Return Address                  | ← call simpan ini
| RBP lama (Base Pointer Old)     | ← punya fungsi sebelumnya
[ Low Address ]

• RSP (Stack Pointer) menunjuk ke RBP lama.
• Belum ada stack frame baru.

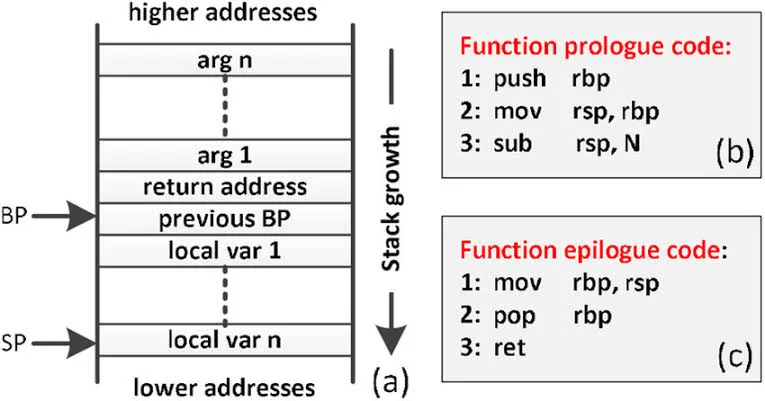

2️⃣ Setelah push rbp; mov rbp, rsp

Instruksi ini membentuk stack frame baru:

1. push rbp → Simpan RBP lama ke stack.
2. mov rbp, rsp → RBP baru = RSP saat ini.

[ High Address ]
| Argumen fungsi lama             |
| Return Address                   |
| RBP lama (Base Pointer Old)      | ← disimpan oleh `push rbp`
RBP → posisi ini
[ Low Address ]

• RBP sekarang menunjuk ke lokasi ini (base frame baru).
• RSP = RBP (belum ada variabel lokal).

3️⃣ Setelah Alokasi Variabel Lokal (sub rsp, X)

Untuk variabel lokal (misal int x;), stack dialokasikan dengan sub rsp, 0x20 (misal 32 byte).

[ High Address ]
| Argumen fungsi lama             |
| Return Address                   |
| RBP lama (Base Pointer Old)      | ← dari `push rbp`
RBP → posisi ini
| Variabel lokal (int x; int b; …) |
| Data sementara                   |
RSP → posisi terendah frame sekarang
[ Low Address ]

• RSP turun untuk memberi ruang variabel lokal.
• RBP tetap di tempat, memudahkan akses argumen & variabel.

2. Contoh Nyata dengan pwndbg

Misal kita memiliki kode assembly:

push   rbp
mov    rbp, rsp
sub    rsp, 0x20

Nilai Register Sebelum & Sesudah sub rsp, 0x20

Perhitungan:

RSP baru = RSP lama - 0x20
         = 0x7fffffffda00 - 0x20
         = 0x7fffffffd9e0

3. Chain Stack Frame (Linked List RBP)

Dalam debugging, kita sering melihat struktur seperti:

RBP => 0x7fffffffda00 → 0x7fffffffdaa0 → 0x7fffffffdb00 → ...

Ini adalah linked list stack frame:

• Setiap RBP menyimpan RBP fungsi sebelumnya.
• Berguna untuk stack unwinding (kembali ke fungsi pemanggil).

Visualisasi Stack Frame

Higher Address
┌─────────────────┐
│ ...             │
├─────────────────┤
│ RBP = 0x7fffffffdb00 │ ← Frame sebelum `main` (libc)
├─────────────────┤
│ ...             │
├─────────────────┤
│ RBP = 0x7fffffffdaa0 │ ← Frame pemanggil `main` (misal `_start`)
├─────────────────┤
│ ...             │
├─────────────────┤
│ RBP = 0x7fffffffda00 │ ← Frame `main` (saat ini)
├─────────────────┤
│ Local Variables │ (RSP = 0x7fffffffd9e0)
└─────────────────┘
Lower Address

Mekanisme Return dari Fungsi

Saat fungsi selesai, instruksi leave dan ret bekerja:

leave      ; setara dengan: mov rsp, rbp; pop rbp
ret        ; pop return address dan jump ke sana

• leave mengembalikan RSP dan RBP ke keadaan semula.
• ret kembali ke caller menggunakan return address.

4. Tips Cepat Mengingat Stack Frame

• push rbp → Simpan patokan lama (RBP fungsi sebelumnya).
• mov rbp, rsp → Pasang patokan baru (RBP = RSP saat ini).
• sub rsp, X → Alokasi ruang untuk variabel lokal.

💡 Patokan = Base Pointer (RBP)
Posisi Sekarang = Stack Pointer (RSP)

5. Aplikasi dalam Binary Exploitation

Dengan memahami stack frame, kita bisa:

1. Buffer Overflow → Timpa return address untuk kontrol alur program.
2. ROP Chaining → Manfaatkan saved RBP dan return address untuk eksekusi kode.
3. Memory Leak → Baca nilai stack untuk bypass ASLR.

Kesimpulan

• Stack frame adalah struktur fundamental dalam eksekusi program.
• RBP = Base Pointer (patokan stack frame saat ini).
• RSP = Stack Pointer (posisi terakhir di stack).
• Chain RBP membentuk linked list untuk kembali ke fungsi sebelumnya.
• Pemahaman stack penting untuk binary exploitation.
